Используйте секреты установки газлифта

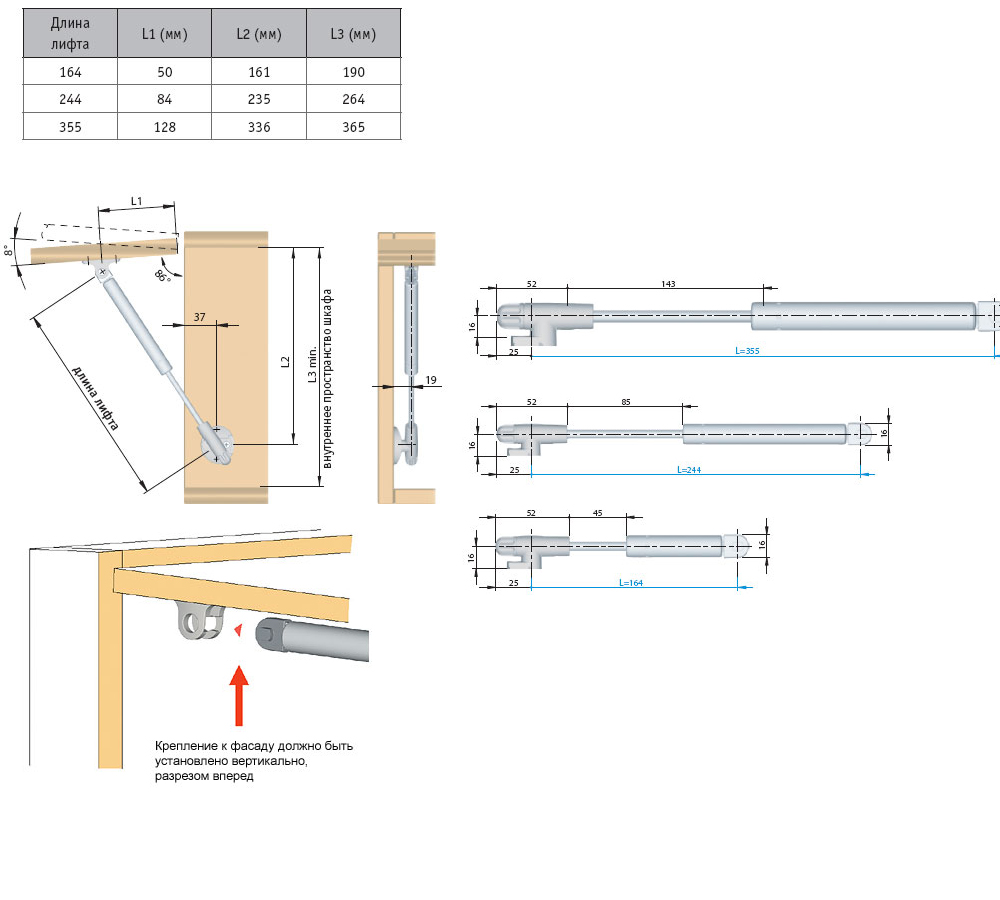

Давно собирался написать материал про то, как правильно установить и вот наконец то сподобился. В примере я ставлю газлифты Boyard. К ним прилагается вот такая присадочная схема. На ней видно, что возможно три варианта установки: под углом 80, 90 и 100 градусов. Лично мне больше импонирует прямой угол, так что лифты ставить будем под него.присадка газфилтов

От этого и будем танцевать. Итак, монтаж газовых лифтов начинается с разметки отверстий на стенке короба. Тремя саморезами прикручиваем у ним установочную пластину.разметка стенки короба под газовый лифт

Размер 239 мм получилось, если учесть толщину верхнего горизонта, то есть 255 мм минус 16 мм.

Следующий этап - это присадка ответного элемента на фасад. Все снова начинается с расчетов, а заканчивается парой саморезов.как устанвить газлифт на шкаф

Обратите внимание, что если газлифт будет устанавливаться на полунакладные петли, как в нижнем ярусе данного короба, тогда на стенке надо откладывать не 239 мм, а 245 мм, а на фасаде не 90, а 95 мм.

Размечаем на горизонте самого короба места под саморезы, крепящие ответную планку петли.gazlift4

Навешиваем фасад. Кстати,ю на этом фото я отметил присадочные размеры, которые нужно делать для установки на полунакладные петли.установка газового лифта на шкафчик

А потом просто нащелкиваем газовый лифт на шаровые штифты обоих ответных планок. Нередко он заходит туговато, поэтому можно приложить силу.как установи газовый лифт на шкаф

Все готово. В закрытом и открытом положении лифты выглядят вот так:

монтаж газлифта

Возможна небольшая регулировка угла фасада. Она производится с помощью смещения взад-вперед (в пределах прорези) ответной планки на фасаде.

Лично я, чтобы минимизировать количество ошибок, а так же ускорить процесс сборки изготовил вот такой самодельный кондуктор для присадки газовых лифтов.
